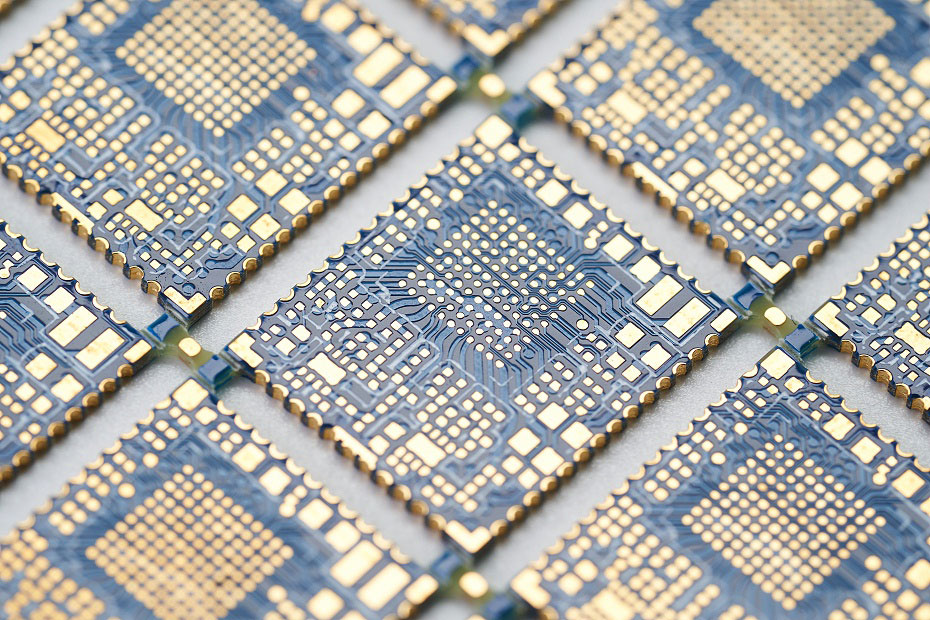

｛半孔線路板-孔邊細節圖｝

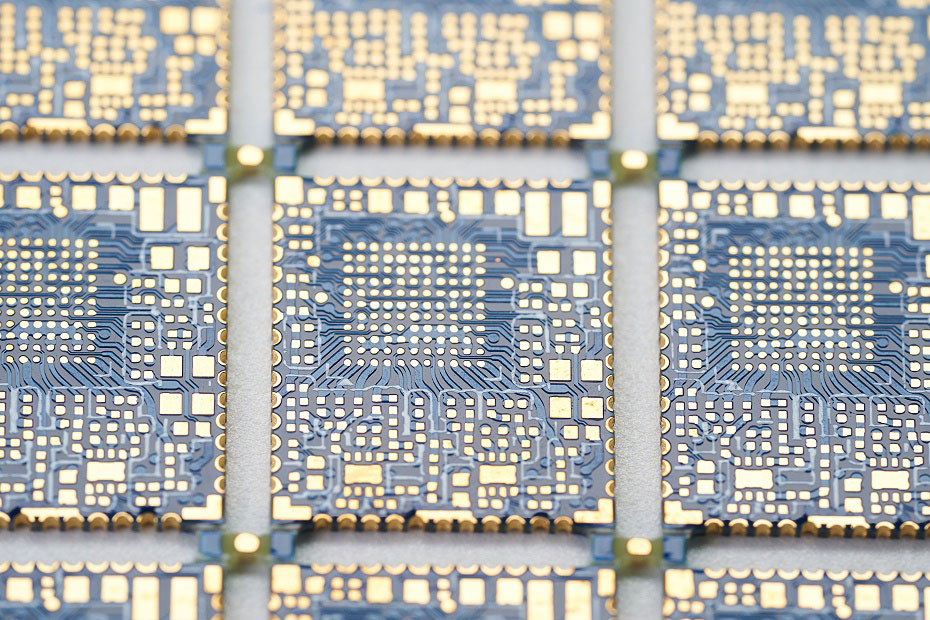

｛半孔線路板-細節圖2｝

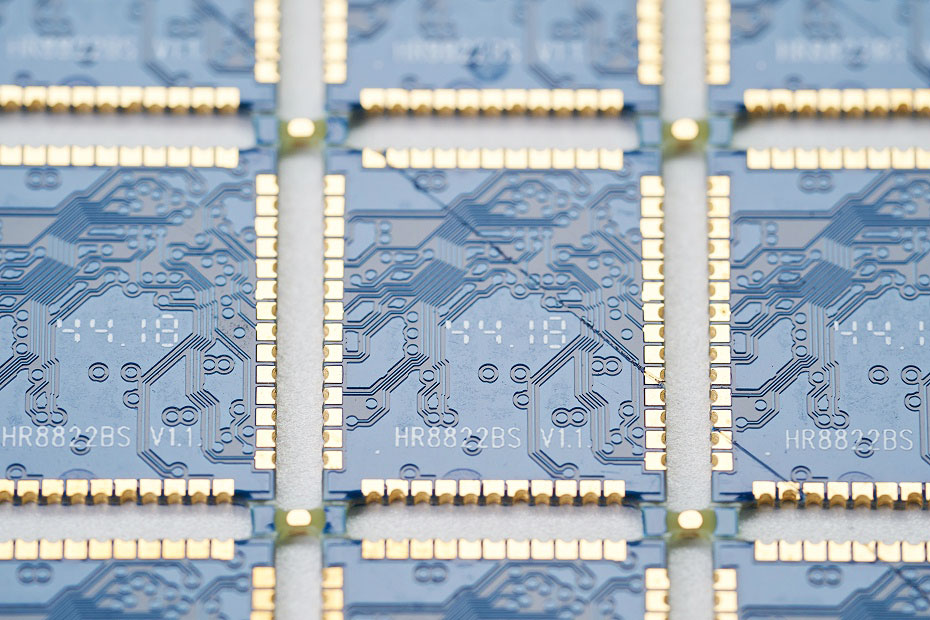

｛半孔電路板-細節圖3｝

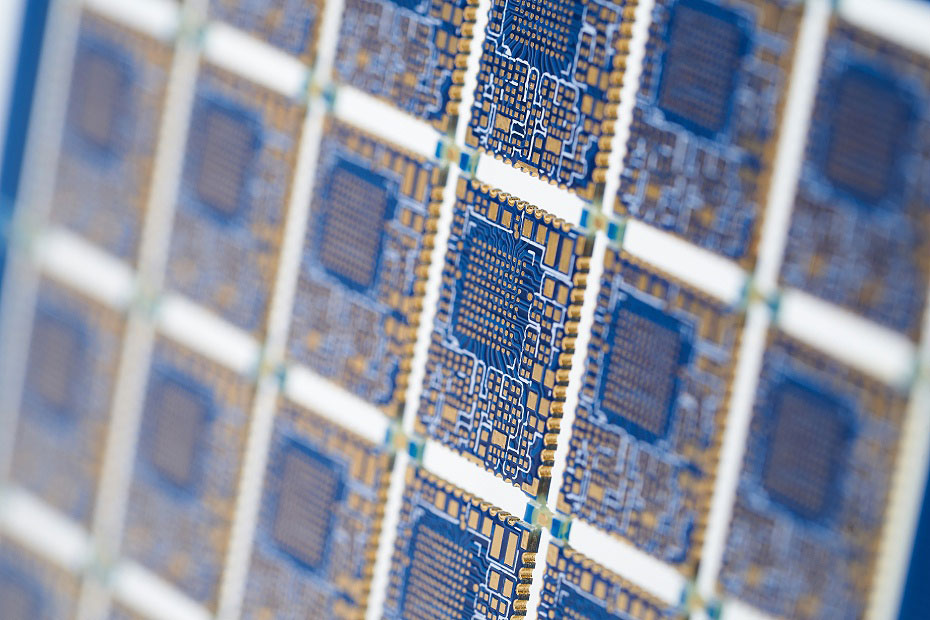

｛半孔線路板-細節圖4｝

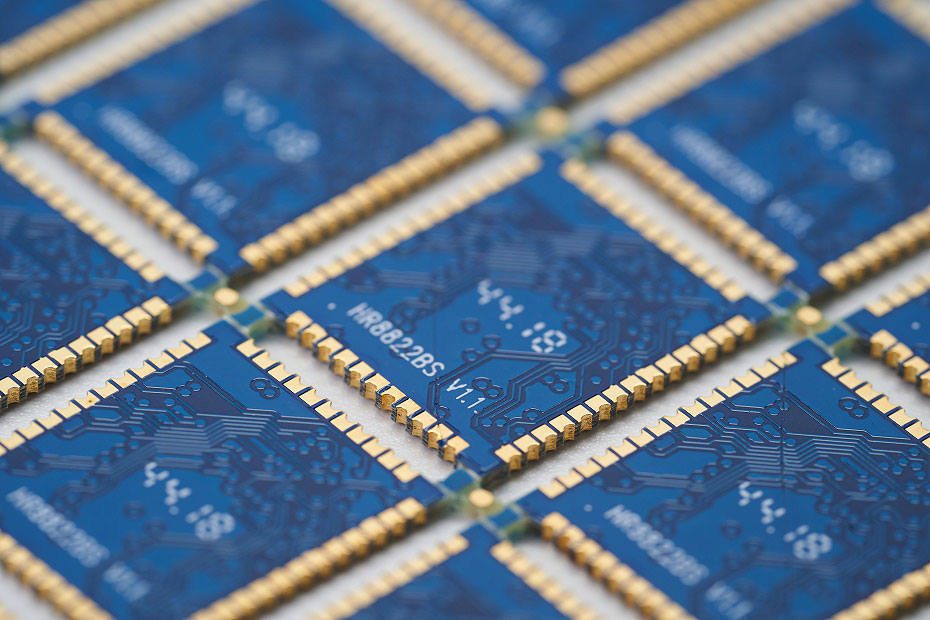

｛半孔線路板-細節圖5｝

｛半孔電路板-拼版正面圖｝

｛半孔電路板-拼版反面圖｝

什么是PCB半孔電路板：

所謂半孔線路板是指一鉆孔(鉆、鑼槽)經孔化后，再二鉆、外形工藝、最終保留金屬化孔(槽)一半，模塊類PCB基本上都設計有半孔，主要是方便焊接，模塊面積小，功能需求多。通常的半孔是在PCB單只最邊沿設計孔，在鑼外形鑼去一半，只留下半邊孔在PCB上稱為"半孔"。這款半孔線路板選用1.6mm板厚生益S1165基材,最小孔徑0.2mm,線寬間矩0.1*0.1mm,規格大小65.3*65.3mm。

半孔電路板打樣收費標準主要依照板子的尺寸大小,工藝要求,層數,板厚,銅厚,板材是否有指定要求,生產數量等方面來評估,如果您也有半孔PCB打樣需求歡迎來電咨詢！
